ООО «НПП «Завод МДУ» изготавливает огнепреградители кассетного типа, специально спроектированные для работы с метановоздушной смесью.
Огнепреградители предназначены для гашения и предотвращения дальнейшего распространения пламени в трубопроводах и технологическом оборудовании, в которых обращается метановоздушная смесь. В случае возгорания газа в трубопроводе или оборудовании пламя гасится в узких пламегасящих каналах огнепреградителя.
Пламегасящий элемент огнепреградителя выполнен из коррозионностойкой стали, обеспечивающей огнепреградителю долгий срок службы в тяжелых условиях эксплуатации.
Огнепреградители изготавливаются с временем работоспособности при воздействии пламени не менее 10 мин.
Основная линейка огнепреградителей от DN20 до DN800.
Специально для газоотсасывающих установок угольных шахт возможно изготовление блока огнепреградителей с условным проходом до DN1400.
По способу присоединения огнепреградители ОПК разделены на 3 типа:
- резьбовое присоединение (для DN20 - DN40, рисунок 1);
- приварное присоединение (для DN50 – DN1400, рисунок 2);
- фланцевое присоединение (для DN50 – DN1400, рисунок 3).
.jpg)

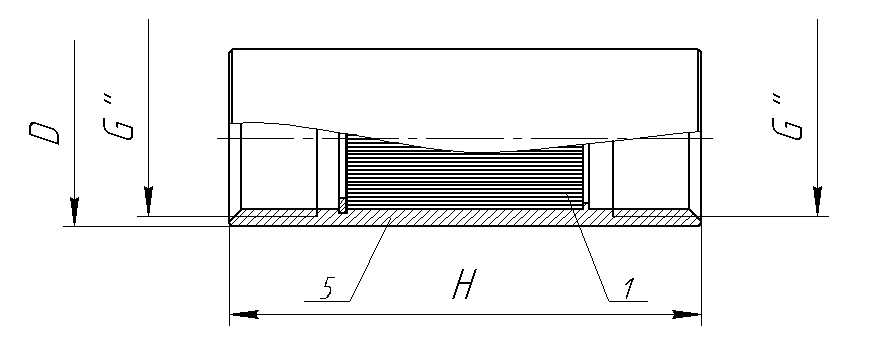

Рисунок 1 - Огнепреградитель с резьбовым присоединением к оборудованию (трубопроводу)
.jpg)

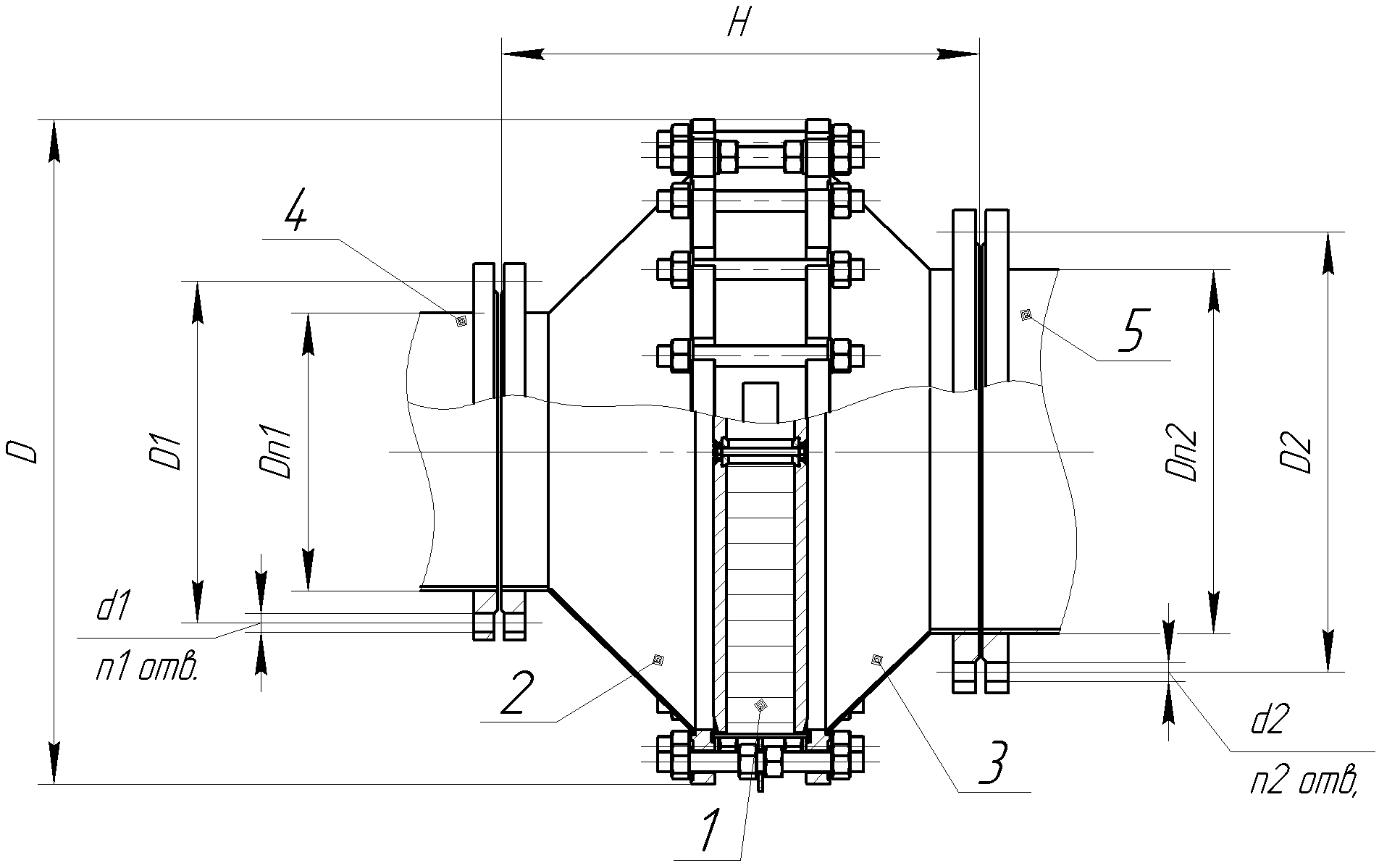

Рисунок 2 – Огнепреградитель с приварным присоединением к оборудованию (трубопроводу)
.jpg)

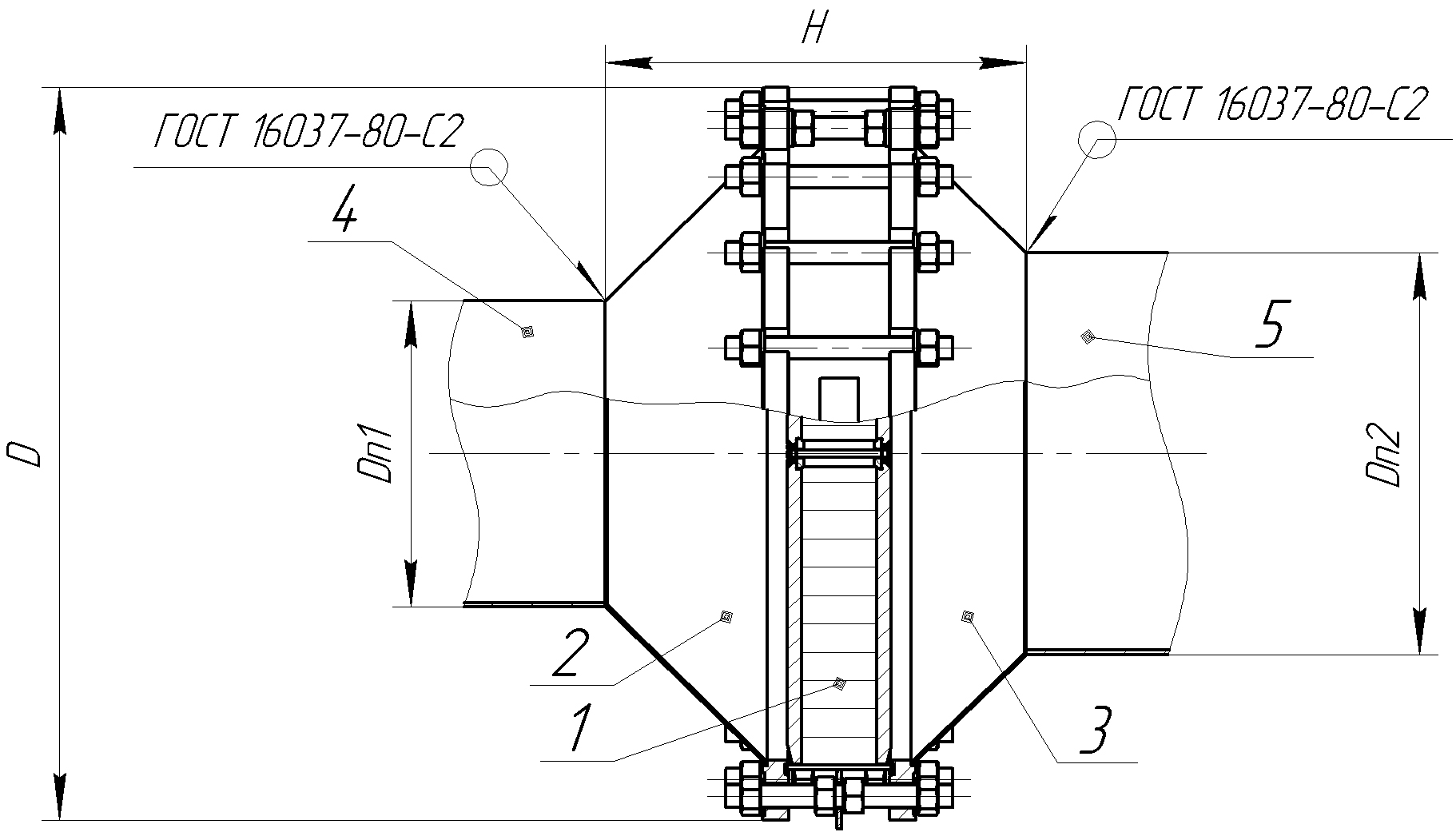

Рисунок 3 – Огнепреградитель с фланцевым присоединением к оборудованию (трубопроводу)
При необходимости огнепреградители могут быть изготовлены с возможностью установки датчиков температуры и перепада давления.
Основные технические характеристики огнепреградителей ОПК для условного давления Ру = 0,6 Мпа
|
|
Условный проход, DN, мм |
|||||||||||||||||||
|
20 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
Давление условное Pу, МПа (избыт.) |
0,6 |
|||||||||||||||||||
|
Абсолютное рабочее давление не более, МПа |
0,2 |
|||||||||||||||||||
|
Габариты, мм (не более) D, мм H, мм |
40 150 |
50 150 |
70 150 |
80 150 |
150 200 |
200 200 |
250 200 |
350 270 |
460 300 |
570 450 |
790 530 |
670 450 |
790 490 |
960 530 |
1210 680 |
1350 780 |
1500 830 |
1600 830 |
1850 980 |
2200 1150 |
|
Пропускная способность* при сопротивлении воздушному потоку 0,005МПа, м3/ч (не менее) |
10 |
15 |
20 |
30 |
50 |
300 |
600 |
1500 |
3600 |
6000 |
12000 |
9000 |
12000 |
18000 |
30000 |
42000 |
60000 |
54000 |
84000 |
120000 |
|
Присоединительные размеры: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- резьба (DN20-DN40) |
3/4” |
1” |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- диаметр отверстий под присоединительные болты (d), мм / количество отверстий (n), шт.; |
|
|
|
|
18/4 |
18/8 |
18/8 |
22/8 |
22/8 |
22/12 |
22/12 |
22/16 |
26/16 |
26/20 |
30/20 |
30/24 |
33/24 |
33/28 |
36/28 |
39/32 |
|
- диаметр расположения осей отверстий (D1), мм |
|
|
|
|
125 |
160 |
180 |
240 |
295 |
350 |
400 |
460 |
515 |
620 |
725 |
840 |
950 |
1050 |
1160 |
1380 |
|
Масса**, кг (не более) |
0,25 |
0,35 |
0,5 |
1 |
3 |
7 |
15 |
30 |
70 |
110 |
170 |
150 |
170 |
300 |
500 |
700 |
900 |
1100 |
1500 |
2200 |
|
*Данные показатели действительны для воздуха с температурой T=293K и атмосферном давлении P=0,1013МПа. **Фактические данные могут отличаться. Если необходимы точные данные - необходимо сделать запрос. |
||||||||||||||||||||
